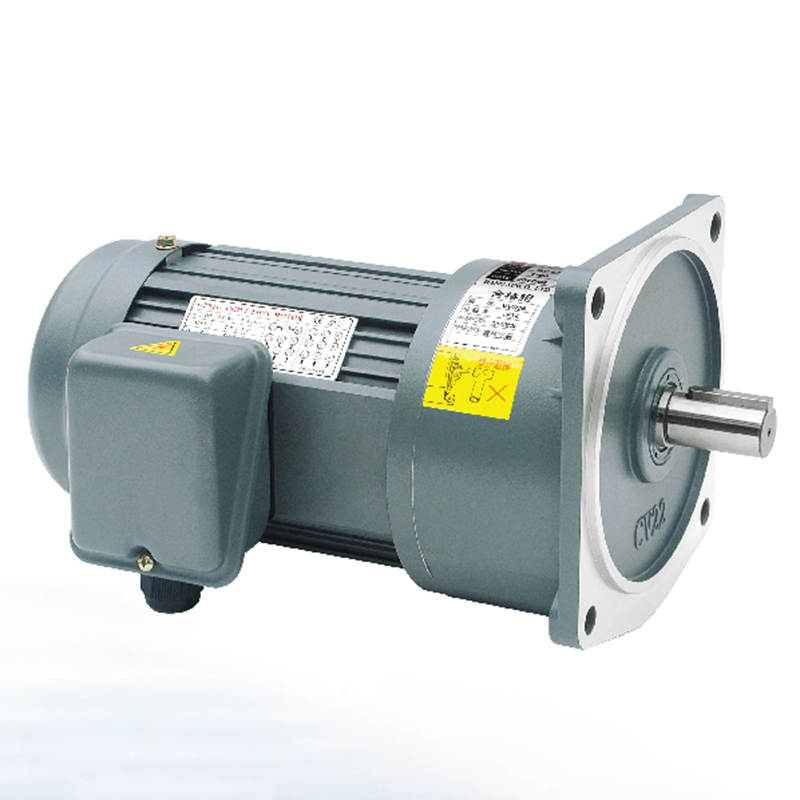

CV 立式减速电机-埃尔法齿轮减速机系列-上海利海电机有限公司

产品参数

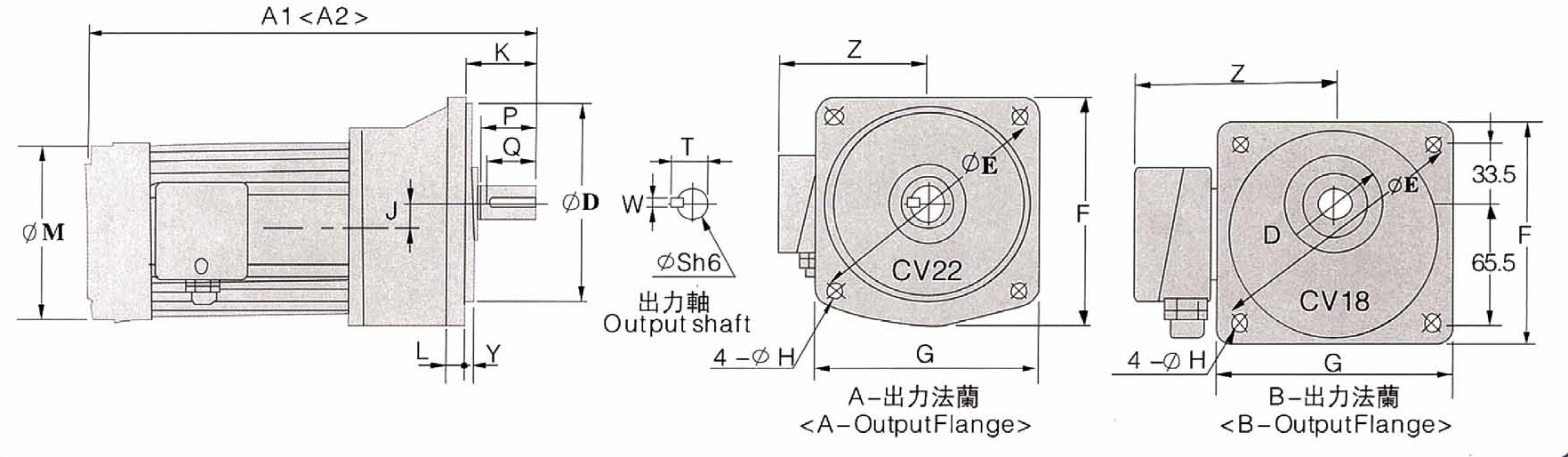

CV 立式减速电机尺寸表：点击对应的下载链接即可下载该尺寸图 (备注：A1：三相电机尺寸，A2：单相电机尺寸)

马力	减速比	A1	A2	D	E	F	G	H	L	J	K	M	Y	Z	P	Q	S	T	W	重量	PDF下载	三维下载
75W （1/10HP）	3~50	253	253	50	140	120	120	9	10	16	39	127	5	105	30	25	18	20	5	5.1	PDF	STEP
75W （1/10HP）	60~200	265	265	50	140	120	120	9	10	16	39	127	5	105	30	25	18	20	5	5.2	PDF	STEP
75W （1/10HP）	250~1800	355	355	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	10	PDF	STEP
100W (1/8HP)	3~50	253	273	50	140	120	120	9	10	16	39	127	5	105	30	25	18	20	5	5.3	PDF	STEP
100W (1/8HP)	60~200	285	305	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	6.9	PDF	STEP
100W (1/8HP)	250~1800	385	405	170	220	195	180	11	13	20.8	54	127	4	105	45	40	28	31	7	12	PDF	STEP
200W (1/4HP)	3~10	263	283	50	140	120	120	9	10	16	39	127	5	105	30	25	18	20	5	6.7	PDF	STEP
200W (1/4HP)	15~90	305	325	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	8.6	PDF	STEP
200W (1/4HP)	100~200	330	350	170	220	195	180	11	13	20.8	54	127	4	105	45	40	28	31	7	11	PDF	STEP
200W (1/4HP)	250~1800	475	485	185	255	240	225	13	15	30.2	66	127	4	105	55	50	32	35.5	10	28	PDF	STEP
400W （1/2HP）	3~10	325	345	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	11	PDF	STEP
400W （1/2HP）	15~90	350	370	170	220	195	180	11	13	20.8	54	127	4	105	45	40	28	31	7	14	PDF	STEP
400W （1/2HP）	100~200	385	405	185	255	240	225	13	15	30.2	66	127	4	105	55	50	32	35.5	10	26	PDF	STEP
400W （1/2HP）	250~1800	525	545	230	310	300	275	15	20	42.2	80	127	5	105	65	60	40	43.5	10	41	PDF	STEP
750W(1HP)	3~25	375	415	170	220	195	180	11	13	20.8	54	165	4	125	45	40	28	31	7	15	PDF	STEP
750W(1HP)	30~120	410	450	185	255	240	225	13	15	30.2	66	165	4	125	55	50	32	35.5	10	28	PDF	STEP
750W(1HP)	125~200	435	475	230	310	300	275	15	20	42.2	80	165	5	125	65	60	40	43.5	10	42	PDF	STEP
750W(1HP)	250~1800	580	625	280	390	360	320	19	20	51.4	89	165	5	125	80	75	50	54	14	68	PDF	STEP
1500W (2HP)	3~25	440	480	185	255	240	225	13	15	30.2	66	190	4	145	55	50	32	35.5	10	32	PDF	STEP
1500W (2HP)	30~120	465	505	230	310	300	275	15	20	42.2	80	190	5	145	65	60	40	43.5	10	46	PDF	STEP
1500W(2HP)	125~180	515	555	280	390	360	320	19	20	51.4	89	190	5	145	80	75	50	54	14	71	PDF	STEP
2200W (3HP)	3~60	495	-	230	310	300	275	15	20	42.2	80	215	5	160	65	60	40	43.5	10	48	PDF	STEP
2200W (3HP)	70~120	535	-	280	390	360	320	19	20	51.4	89	215	5	160	80	75	50	54	14	73	PDF	STEP
3700W (5HP)	3~25	510	-	230	310	300	275	15	20	42.2	80	215	5	160	65	60	40	43.5	10	50	PDF	STEP
3700W (5HP)	30~80	550	-	280	390	360	320	19	20	51.4	89	215	5	160	80	75	50	54	14	75	PDF	STEP
