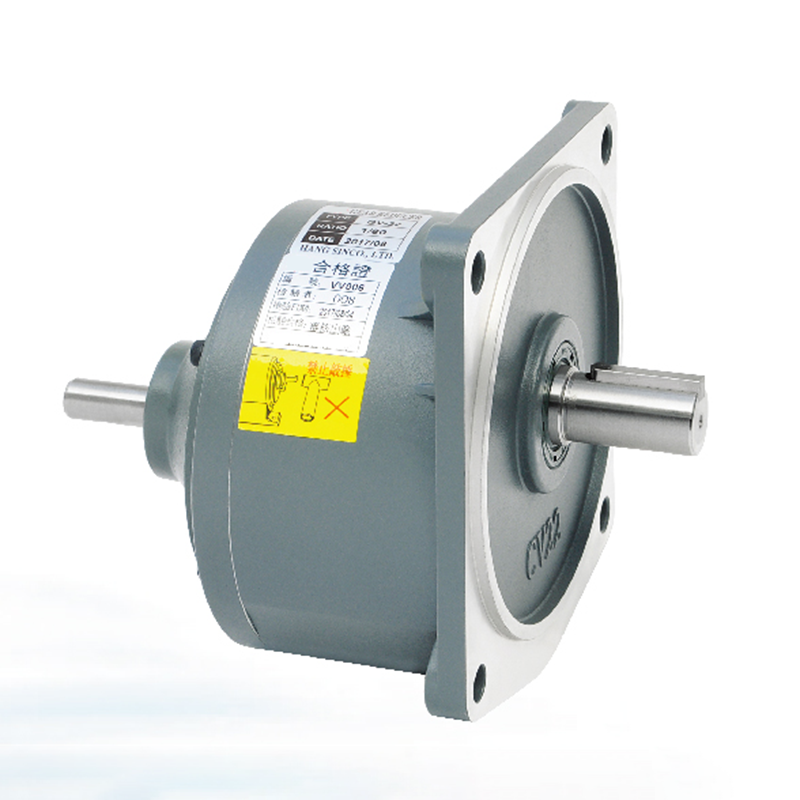

CVD 立式双轴减速机

首页 产品中心 埃尔法齿轮减速机系列

产品参数

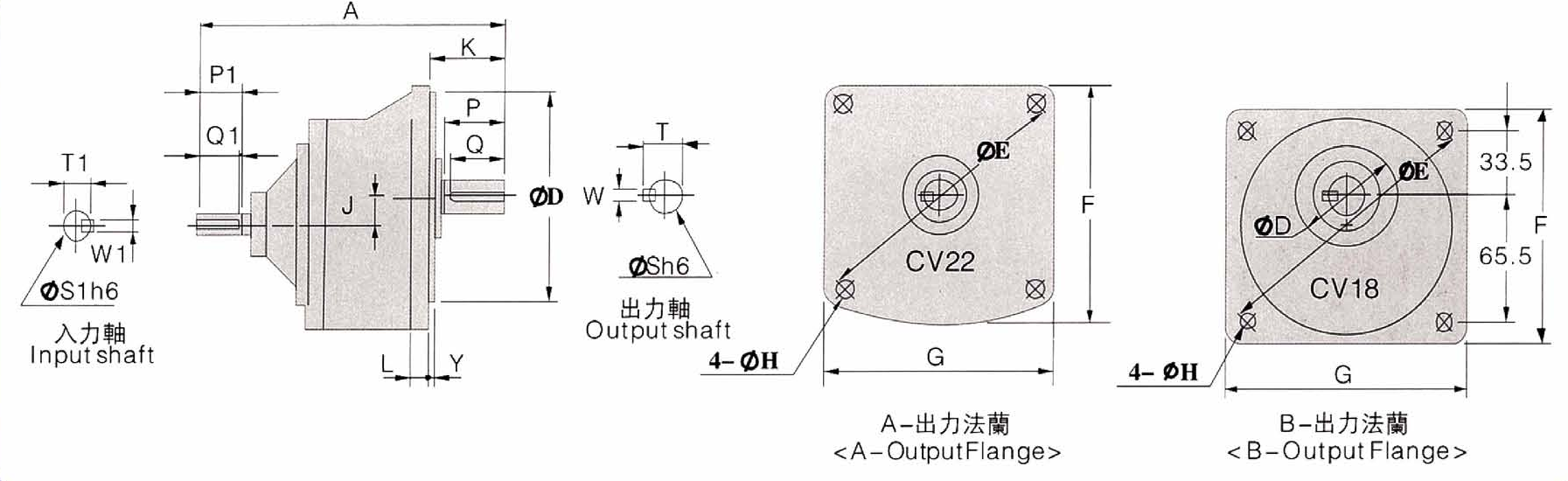

CVD 立式双轴减速机尺寸表： 点击对应的下载链接即可下载该尺寸图

马 力 减 速 比 A D E F G H L J K Y P Q S T W P1 Q1 S1 T1 W1 重 量 PDF下载 三维下载
100W(1/8HP) 3~50 173 50 140 120 120 9 10 16 39 5 30 25 18 20 5 30 25 14 16 5 3 PDF STEP
100W (1/8HP) 60~200 207 148 185 170 156 11 12 18.2 47 3.5 40 35 22 25 7 30 25 14 16 5 4 PDF STEP
200W (1/4HP) 3~10 173 50 140 120 120 9 10 16 39 5 30 25 18 20 5 30 25 14 16 5 3 PDF STEP
200W (1/4HP) 15~90 207 148 185 170 156 11 12 18.2 47 3.5 40 35 22 25 7 30 25 14 16 5 5 PDF STEP
200W (1/4HP) 100~200 263 170 220 195 180 11 13 20.8 54 4 45 40 28 31 7 30 25 14 16 5 7 PDF STEP
400W （1/2HP） 3~10 207 148 185 170 156 11 12 18.2 47 3.5 40 35 22 25 7 30 25 14 16 5 6 PDF STEP
400W （1/2HP） 15~90 263 170 220 195 180 11 13 20.8 54 4 45 40 28 31 7 30 25 14 16 5 7 PDF STEP
400W （1/2HP） 100~200 300 185 255 240 225 13 15 30.2 66 4 55 50 32 35.5 10 30 25 14 16 5 19 PDF STEP
750W (1HP) 3~25 268 170 220 195 180 11 13 20.8 54 4 45 40 28 31 7 40 35 19 21.5 6 7 PDF STEP
750W (1HP) 30~200 310 185 255 240 225 13 15 30.2 66 4 55 50 32 35.5 10 40 35 19 21.5 6 21 PDF STEP
750W (1HP) 125~200 336 230 310 300 275 15 20 42.2 80 5 65 60 40 43.5 10 40 35 19 21.5 6 35 PDF STEP
1500W (2HP) 3~25 320 185 255 240 225 13 15 30.2 66 4 55 50 32 35.5 10 50 40 24 27.5 8 21 PDF STEP
1500W (2HP) 30~120 350 230 310 300 275 15 20 42.2 80 5 65 60 40 43.5 10 50 40 24 27.5 8 35 PDF STEP
1500W (2HP) 125~180 400 280 390 360 320 19 20 51.4 89 5 80 75 50 54 14 50 40 24 27.5 8 55 PDF STEP
2200W (3HP) 3~60 360 230 310 300 275 15 20 42.2 80 5 65 60 40 43.5 10 60 50 28 31 8 35 PDF STEP
2200W (3HP) 70~120 400 280 390 360 320 19 20 51.4 89 5 80 75 50 54 14 60 50 28 31 8 55 PDF STEP
3700W (5HP) 3~25 360 230 310 300 275 15 20 42.2 80 5 65 60 40 43.5 10 60 50 28 31 8 35 PDF STEP
3700W (5HP) 30~80 400 280 390 360 320 19 20 51.4 89 5 80 75 50 54 14 60 50 28 31 8 55 PDF STEP
