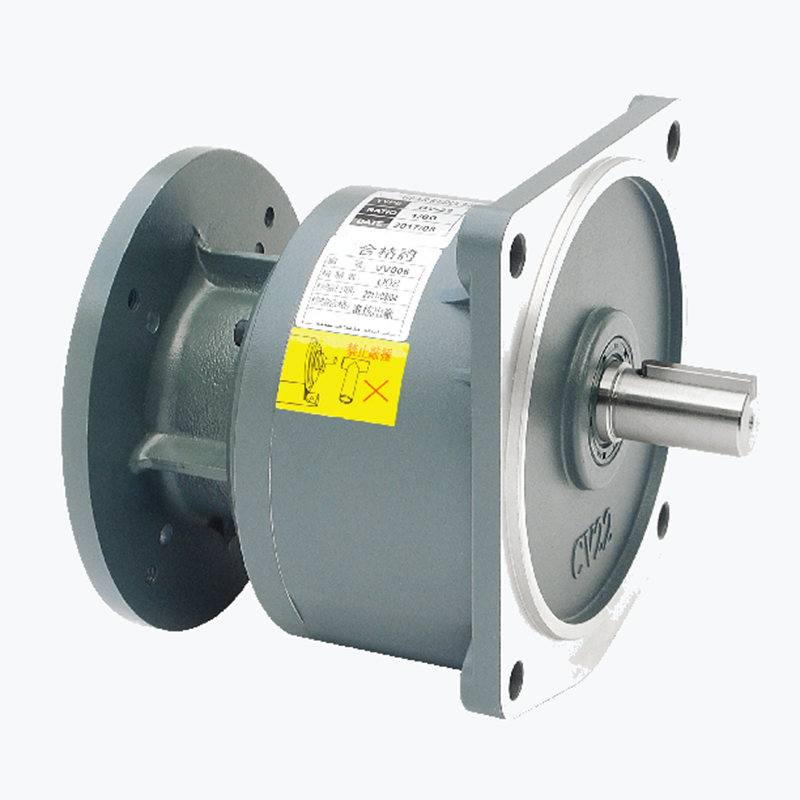

CVM 立式直结减速机

首页 产品中心 埃尔法齿轮减速机系列

产品参数

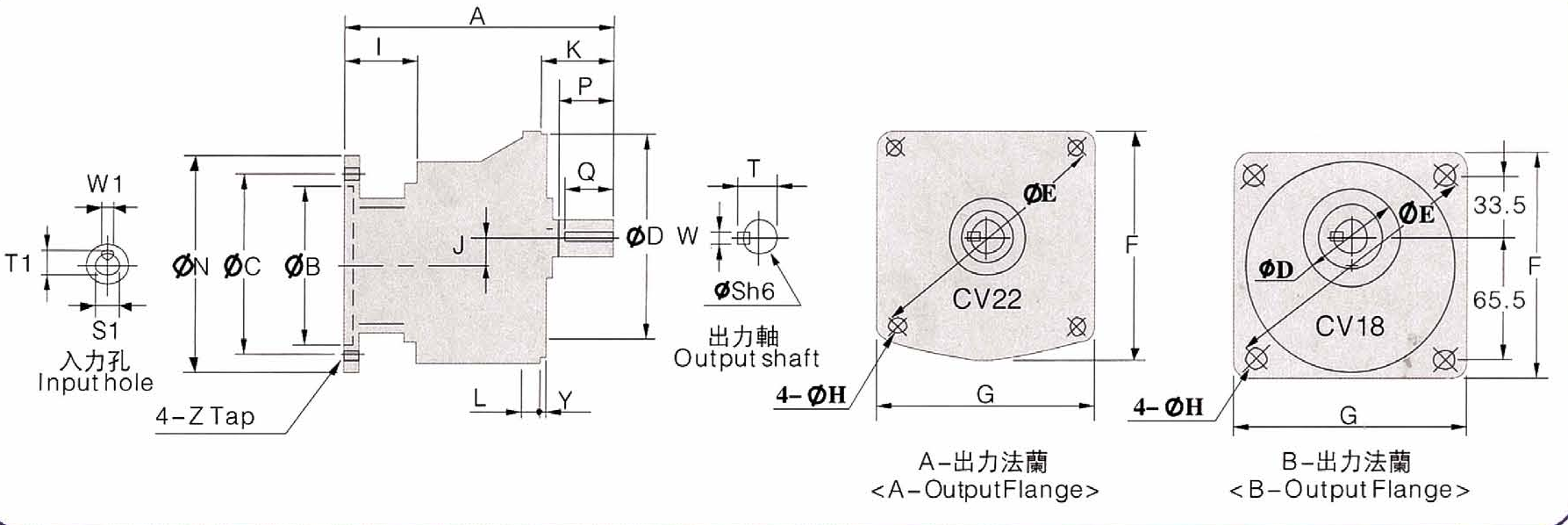

CVM 立式直结减速机尺寸表： 点击对应的下载链接即可下载该尺寸图

马 力 减 速 比 A D E F G H L J K Y B C N Z I P Q S T W S1 T1 W1 重 量 PDF下载 三维下载
200W(1/4HP) 3~10 153 50 140 120 120 9 10 16 39 5 110 130 158 8 52.5 30 25 18 20 5 11 13 4 4 PDF STEP
200W(1/4HP) 15~90 188 148 185 170 156 11 12 18.2 47 3.5 110 130 158 8 52.5 40 35 22 25 7 11 13 4 6 PDF STEP
200W (1/4HP) 100~200 216 170 220 195 180 11 13 20.8 54 4 110 130 158 8 52.5 45 40 28 31 7 11 13 4 8 PDF STEP
400W（1/2HP） 3~10 188 148 185 170 156 11 12 18.2 47 3.5 110 130 158 8 52.5 40 35 22 25 7 14 16.5 5 6 PDF STEP
400W （1/2HP） 15~90 216 170 220 195 180 11 13 20.8 54 4 110 130 158 8 52.5 45 40 28 31 7 14 16.5 5 8 PDF STEP
400W （1/2HP） 100~200 250 185 255 240 225 13 15 30.2 66 4 110 130 158 8 52.5 55 50 32 35.5 10 14 16.5 5 21 PDF STEP
750W (1HP) 3~25 240 170 220 195 180 11 13 20.8 54 4 130 165 198 10 78 45 40 28 31 7 19 21.5 6 11 PDF STEP
750W (1HP) 30~120 275 185 255 240 225 13 15 30.2 66 4 130 165 198 10 78 55 50 32 35.5 10 19 21.5 6 26 PDF STEP
750W (1HP) 125~200 305 230 310 300 275 15 20 42.2 80 5 130 165 198 10 78 65 60 40 43.5 10 19 21.5 6 38 PDF STEP
1500W (2HP) 3~25 275 185 255 240 225 13 15 30.2 66 4 130 165 198 10 78 55 50 32 35.5 10 24 27 8 26 PDF STEP
1500W (2HP) 30~120 305 230 310 300 275 15 20 42.2 80 5 130 165 198 10 78 65 60 40 43.5 10 24 27 8 39 PDF STEP
1500W (2HP) 125~180 347 280 390 360 320 19 20 51.4 89 5 130 165 198 10 78 80 75 50 54 14 24 27 8 62 PDF STEP
2200W (3HP) 3~60 320 230 310 300 275 15 20 42.2 80 5 180 215 250 12 95 65 60 40 43.5 10 28 31 8 43 PDF STEP
2200W (3HP) 70~120 365 280 390 360 320 19 20 51.4 89 5 180 215 250 12 95 80 75 50 54 14 28 31 8 62 PDF STEP
3700W (5HP) 3~25 320 230 310 300 275 15 20 42.2 80 5 180 215 250 12 95 65 60 40 43.5 10 28 31 8 43 PDF STEP
3700W (5HP) 30~80 365 280 390 360 320 19 20 51.4 89 5 180 215 250 12 95 80 75 50 54 14 28 31 8 62 PDF STEP
